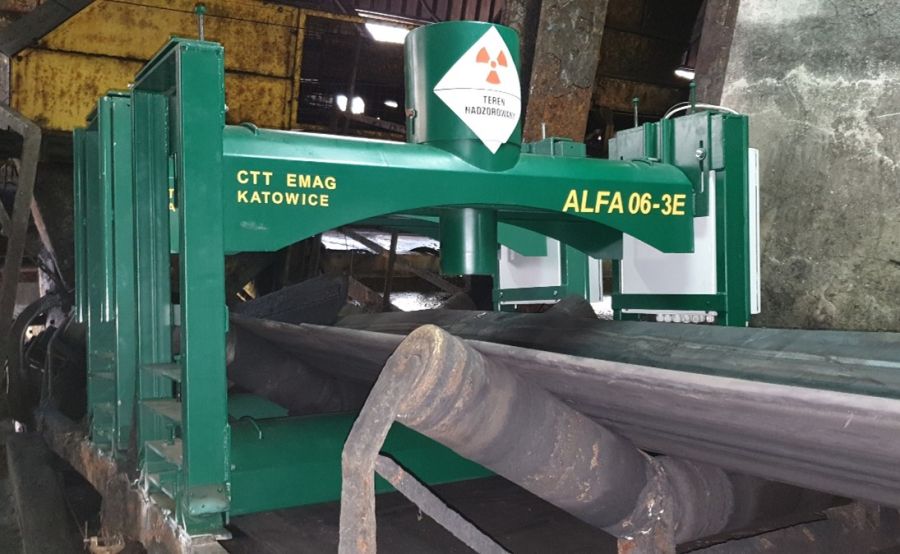

Popiołomierz absorpcyjny ALFA-06/3E do pomiarów na taśmociągu

Metrologiczne:

• Rodzaj pomiaru automatyczny, dynamiczny, bezstykowy
• Rodzaj mierzonego materiału węgiel kamienny
• Granulacja mierzonego węgla 0 – 30 (80) mm
• Grubość warstwy 50 – 250 (300) mm
• Zakres pomiaru
  • zawartość popiołu 3 – 95% A^r
  • zawartość wilgoci 3 – 30% W^r_t
• Błąd pomiaru (określony na podstawie średniego odchylenia standardowego)
  • dla popiołu w zakresie 3 – 30% σ ≤ 1,5% A^r
  • dla popiołu w zakresie 30 – 95% σ ≤ 2% A^r
  • dla wilgoci σ ≤ 1,5% W^r_t
• Podstawowy czas pomiaru, dowolna wielokrotność czasu pomiaru

Elektryczne

• Zasilanie:
  • zespół elektroniki popiołomierza 230 V AC 50 Hz
  • zespół elektroniki wilgociomierza 24 V DC
• Stopień ochrony IP 54
• Charakterystyka źródeł promieniowania w:
  • popiołomierzu:
    • • 137Cs 0,555 GBq
      • 241AM 11,1 GBq
  • wilgociomierzu  – fala elektromagnetyczna o mocy 10 mW
• Wyjścia
  • Standardowe RS 422
  • Opcjonalne pętla prądowa 4 ÷ 20 mA
• Wizualizacja wyniku pomiaru monitory, wyświetlacze

Mechaniczne

• Warunki zabudowy i poprawnego działania
  • wszystkie taśmy zwykłe, niezbrojone
  • centralne ułożenie warstw węgla o różnej jakości
• Wymiary zewnętrzne i masa popiołomierza lub wilgociomierza:
  • część mechaniczna 1400×600× s mm (s = szerokość trasy)
  • blok elektroniki popiołomierza 280×280×150 mm
  • blok elektroniki wilgociomierza 140×160×30 mm
  • masa w zależności od s - około 200 kg
• Warunki pracy
  • temperatura otoczenia -10°C – 40°C
  • wilgotność względna przy 20°C 20 – 80%
  • ciśnienie atmosferyczne 700 – 1060 hPa
