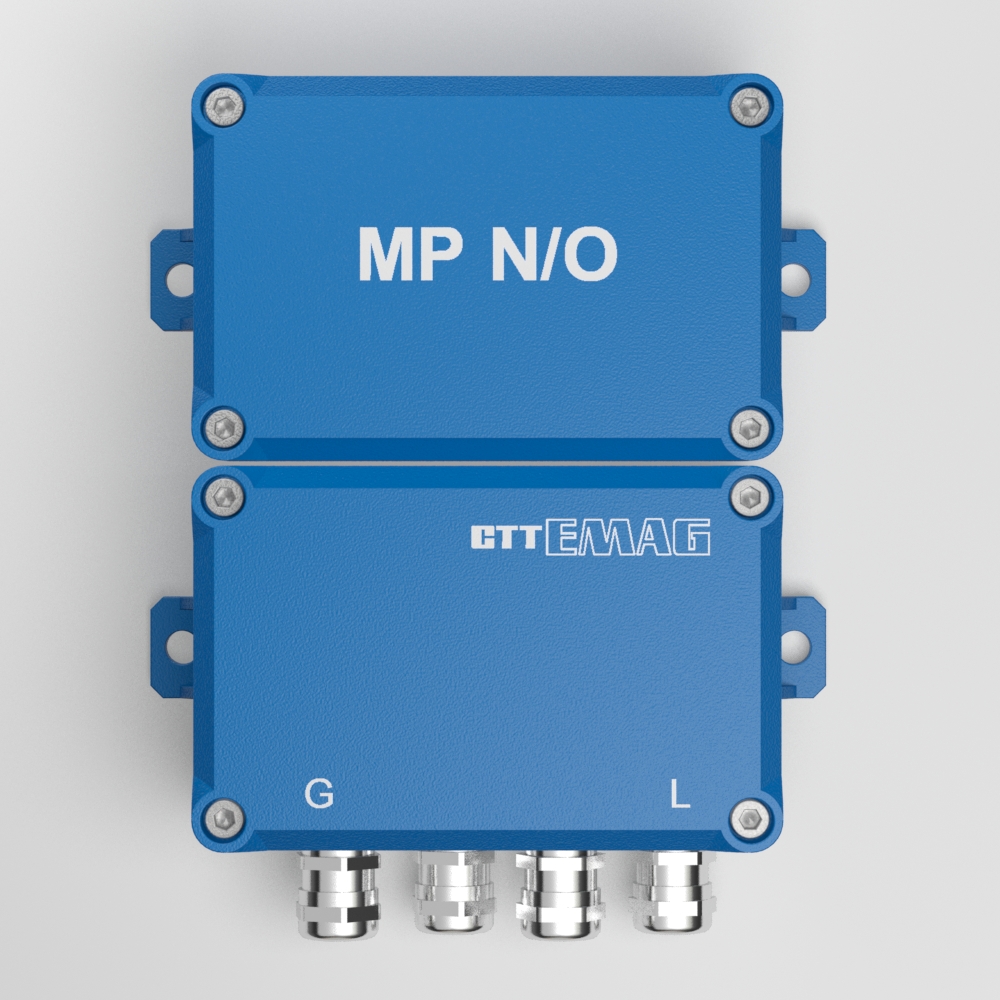

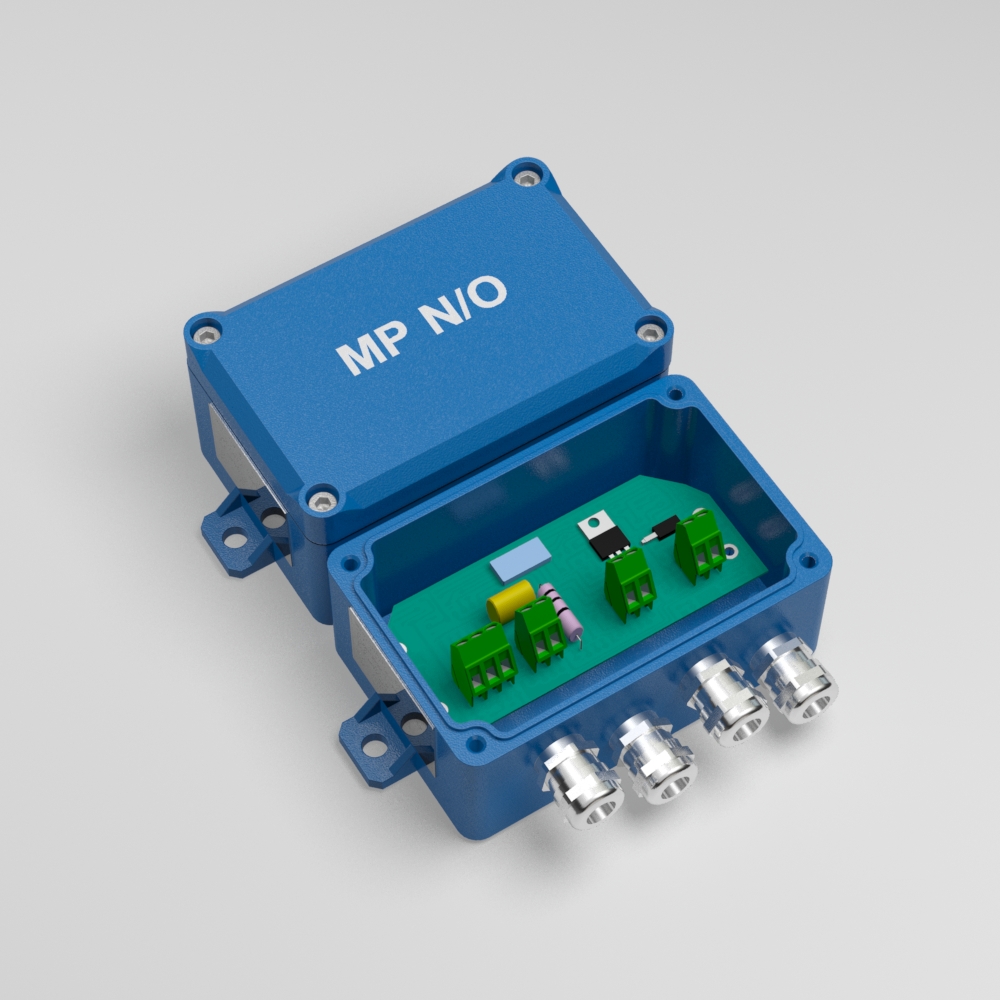

Moduł pomiarowy MP N/O służy do przetwarzania oraz transmisji cyfrowej sygnałów z czujników geofonowych lub sejsmometrów do lokalnego koncentratora pomiarowego LKP z wykorzystaniem transmisji DTSS. Moduł służy do próbkowania sygnałów z sond geofonowych oraz ich przetwarzania analogowo-cyfrowego A/C synchronicznie z taktem wzorcowym zegara, z częstotliwością wymaganą próbkowaniem sygnałów z kompensacją opóźnień wnoszonych przez różnej długości linie transmisyjne.

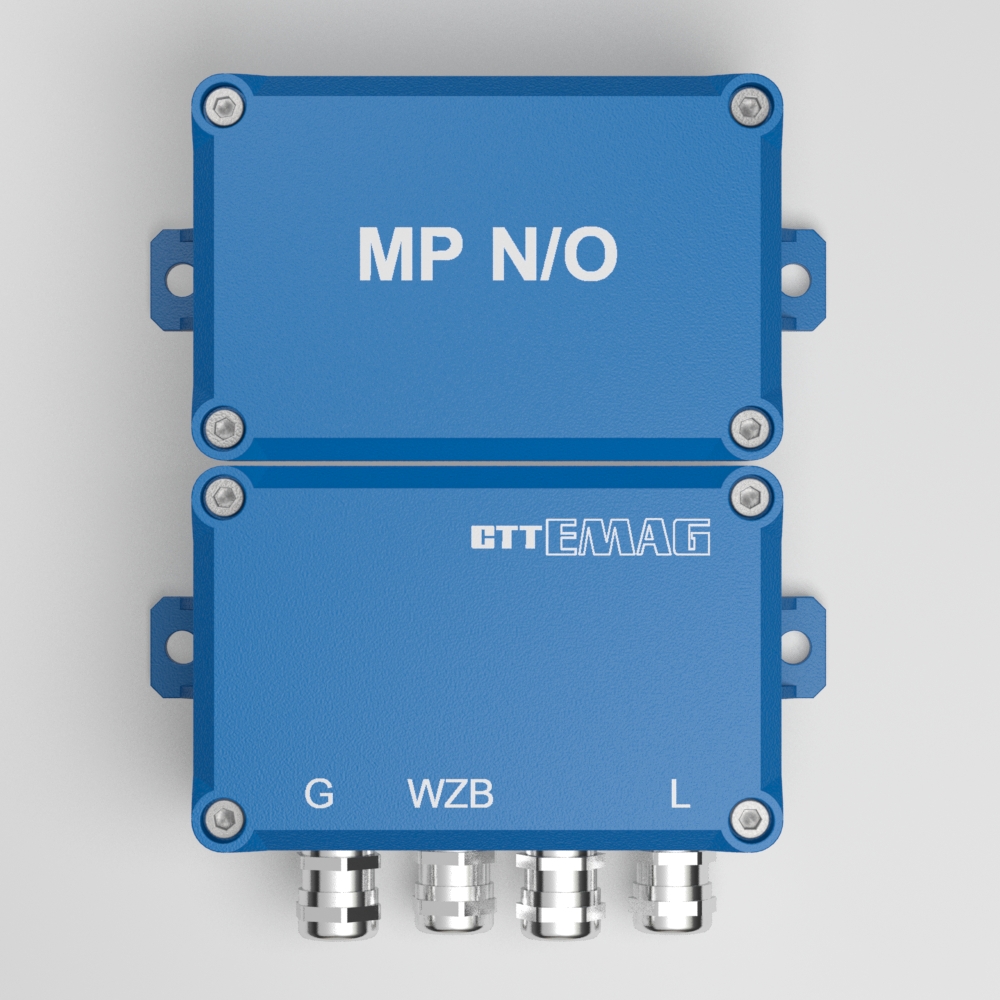

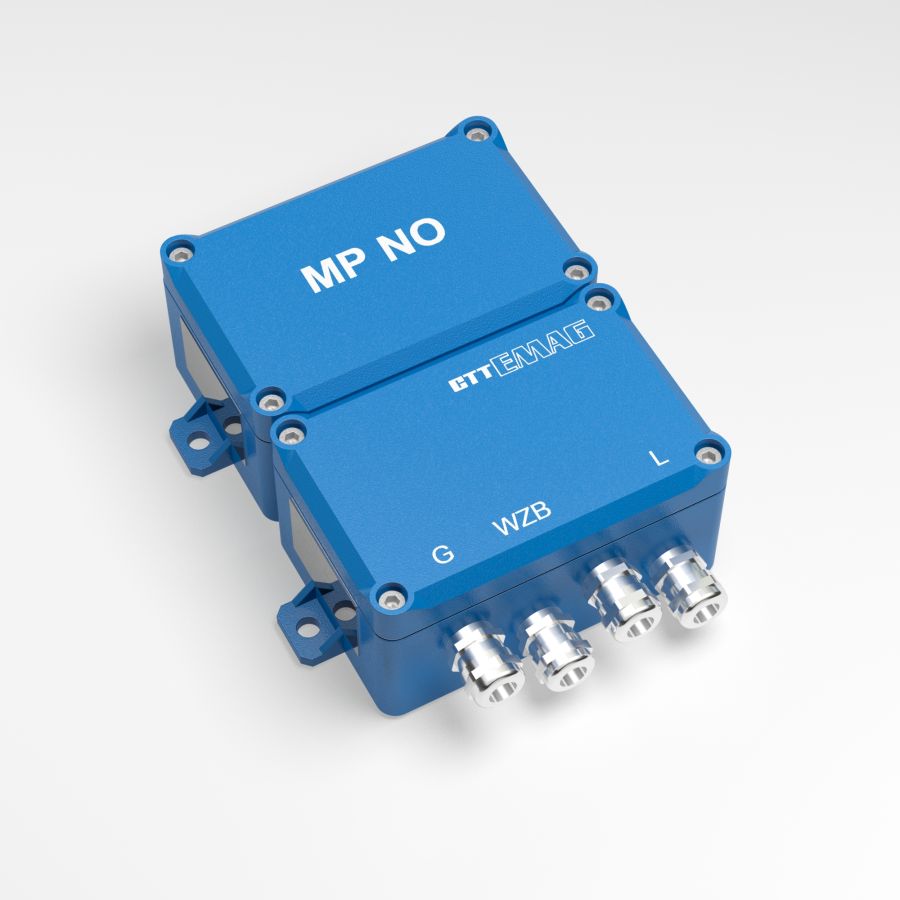

Moduł może pracować w konfiguracji ze wzbudnikiem lub bez niego. Dla układu zawierającego wzbudnik do wejścia zasilającego modułu MP N/O współpracującego ze wzbudnikiem WZB wprowadzane jest napięcie z iskrobezpiecznego zasilacza, a wyjście sterujące wzbudnikiem jest połączone ze wzbudnikiem WZB.
Głównymi funkcjami modułu MP N/O są:
przetwarzanie sygnałów analogowych z sondy geofonowej na sygnał cyfrowy,
zbieranie danych cyfrowych oraz formowanie ramki,
transmitowanie danych do modułu odbiornika cyfrowego OCGD lub OCGA,
wystawianie sygnału sterującego wzbudnikiem (wyłącznie dla konfiguracji z wyjściem sterującym wzbudnikiem).
Moduł MP N/O jest urządzeniem iskrobezpiecznym grupy I kategorii M1 o poziomie zabezpieczenia „ia”, który może współpracować z koncentratorem pomiarowym o poziomie zabezpieczenia „ia” lub „ib”.
Specyfikacja
Maksymalny pobór prądu
35 mA
Pasmo przenoszonych częstotliwości ograniczone przez filtr antyaliasingowy
Tryb 250 Hz - 0 – 103,25 Hz Tryb 500 Hz - 0 – 206,5 Hz Tryb 1 kHz - 0 – 413,0 Hz Tryb 2 kHz - 0 – 826,0 Hz
Filtr górnoprzepustowy
od 0,1 Hz do 1 Hz z mozliwością wyłączenia
Rozdzielczość przetwarzania
24 bity
Stosunek sygnału do szumu (SNR)
130 db @ 250 Hz
Częstotliwość próbkowania
250 Hz, 500 Hz, 1 kHz, 2 kHz
Regulowane wzmocnienie
x2, x4, x8, x16, x32, x64, x128
Rodzaj transmisji
DTSS - impulsowa transmisja cyfrowa po teletechnicznej linii zasilającej
Zasięg transmisji
- dla SP/DTSS do 10 km,
- dla SD/DTSS do 5 km
Temperatura otoczenia
0°C do +50°C
Stopień ochrony obudowy
IP54
Wymiary
19 x 16 x 6.5 (cm)
Waga
4 kg
