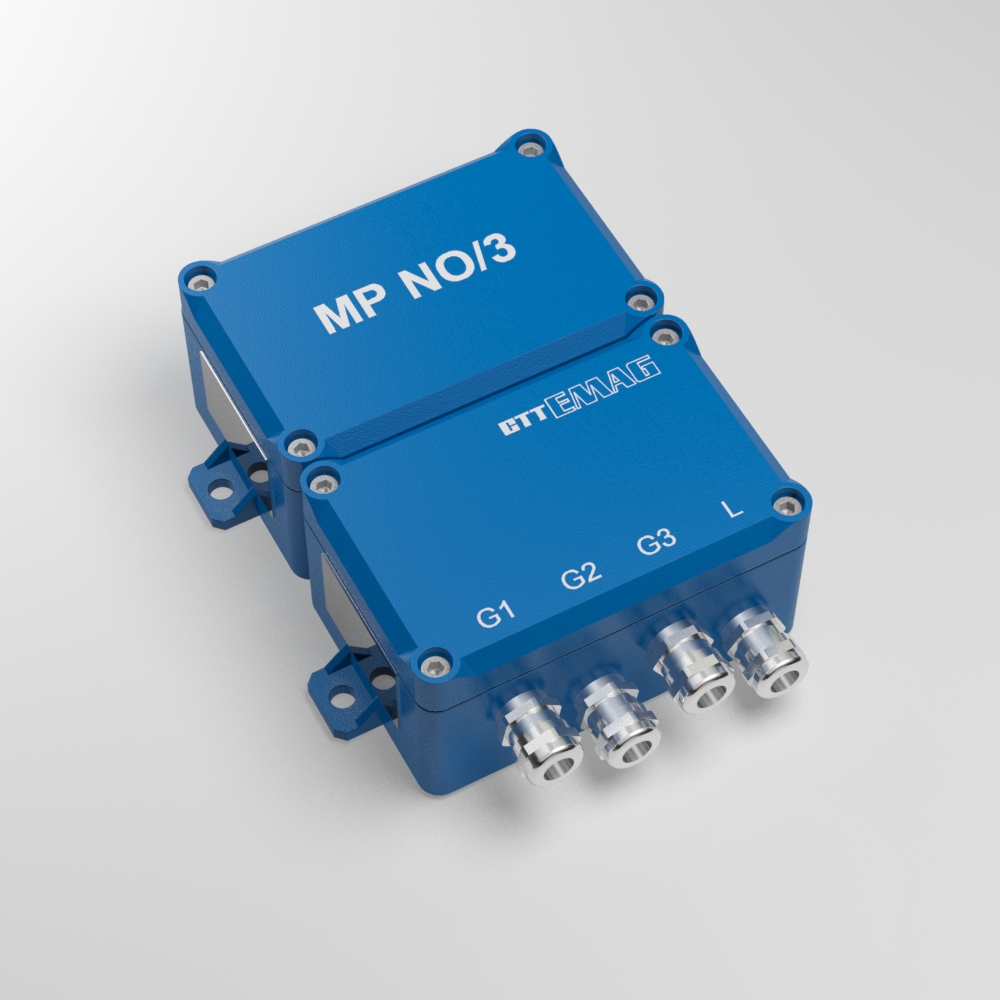

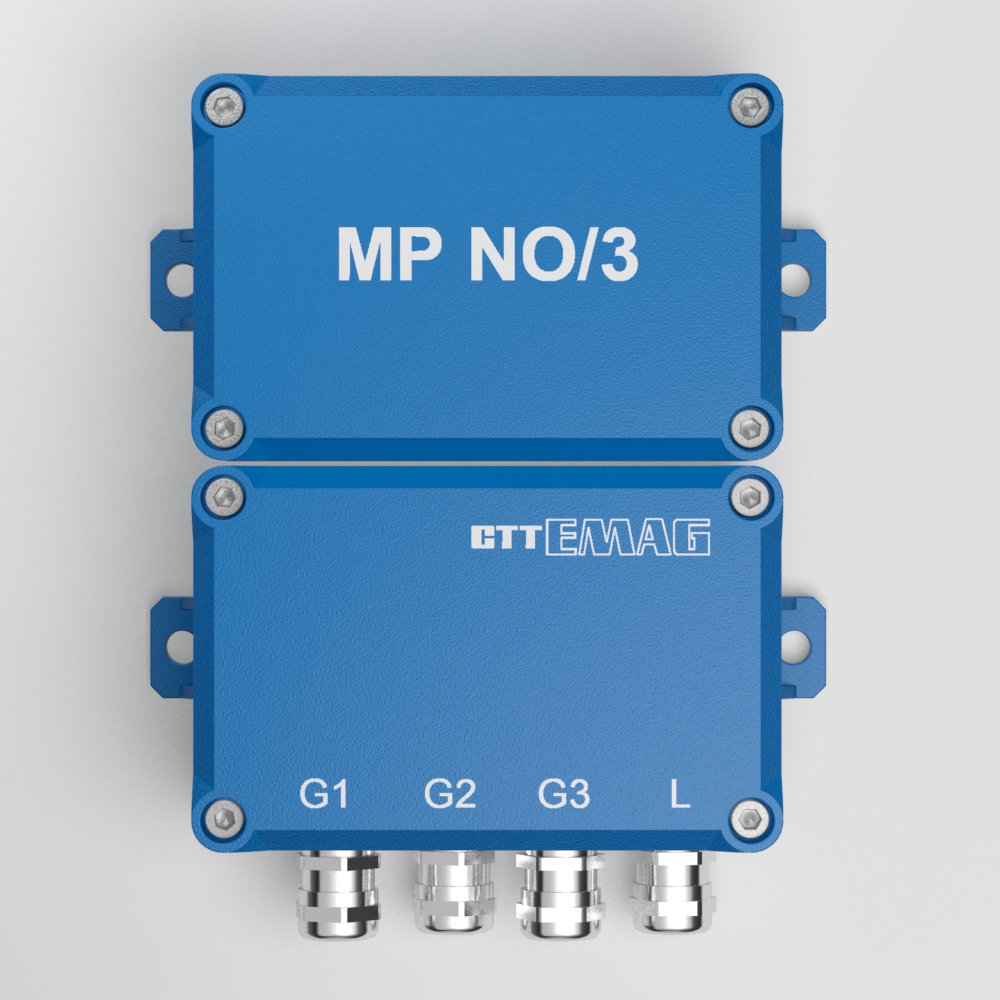

Moduł pomiarowy MP N/O3

Opis

Galeria

CTT EMAG · Katowice

Opis

Trójskładowy moduł pomiarowy nadawczo-odbiorczy - Digitalizacja i transmisja trójskładowego sygnału sejsmicznego do koncentratora LKP (SP/DTSS, SD/DTSS)

Zapewnia cyfrową transmisję sygnałów sejsmicznych systemu ARAMIS M/E
Transmituje dane do powierzchniowego lub dołowego modułu odbiornika cyfrowego (OCGA, OCGD) lokalnego koncentratora LKP (SP/DTSS, SD/DTSS)
Synchronizuje generator taktujący przetworniki AC
Odczytuje parametry czujników z wbudowaną pamięcią
Odpowiada za zbieranie danych cyfrowych do transmisji cyfrowej oraz formowanie ramki transmisyjnej
Spełnia warunki iskrobezpieczeństwa grupy I, kategorii M1 o poziomie zabezpieczenia ‘ia
Współpracuje również z koncentratorami o poziomie zabezpieczenia ‘ib’

Specyfikacja

Liczba wejść analogowych		3
Pasmo przenoszonych częstotliwości ograniczone przez filtr antyaliasingowy		Tryb 250 Hz - 0 – 103,25 Hz Tryb 500 Hz - 0 – 206,5 Hz Tryb 1 kHz - 0 – 413,0 Hz Tryb 2 kHz - 0 – 826,0 Hz
Filtr górnoprzepustowy		od 0,1 Hz do 1 Hz z mozliwością wyłączenia
Rozdzielczość przetwarzania		24 bity
Stosunek sygnału do szumu (SNR)		130 db @ 250 Hz
Częstotliwość próbkowania		250 Hz, 500 Hz, 1 kHz, 2 kHz
Programowalny wzmacniacz o niskim poziomie szumów		x2, x4, x8, x16, x32, x64, x128
Rodzaj transmisji		DTSS - impulsowa transmisja cyfrowa po teletechnicznej linii zasilającej
Zasięg transmisji		- dla SP/DTSS do 10 km, - dla SD/DTSS do 2,5 km
Temperatura pracy		0°C do +50°C
Stopień ochrony obudowy		IP54
Wymiary		19 x 16 x 6.5 (cm)
Waga		4 kg
Dedykowane czujniki		SG3u, GVu, GVd, GHa, SP-5.28/E
Dedykowane systemy		ARAMIS M/E, Cyfrowy ARES*
