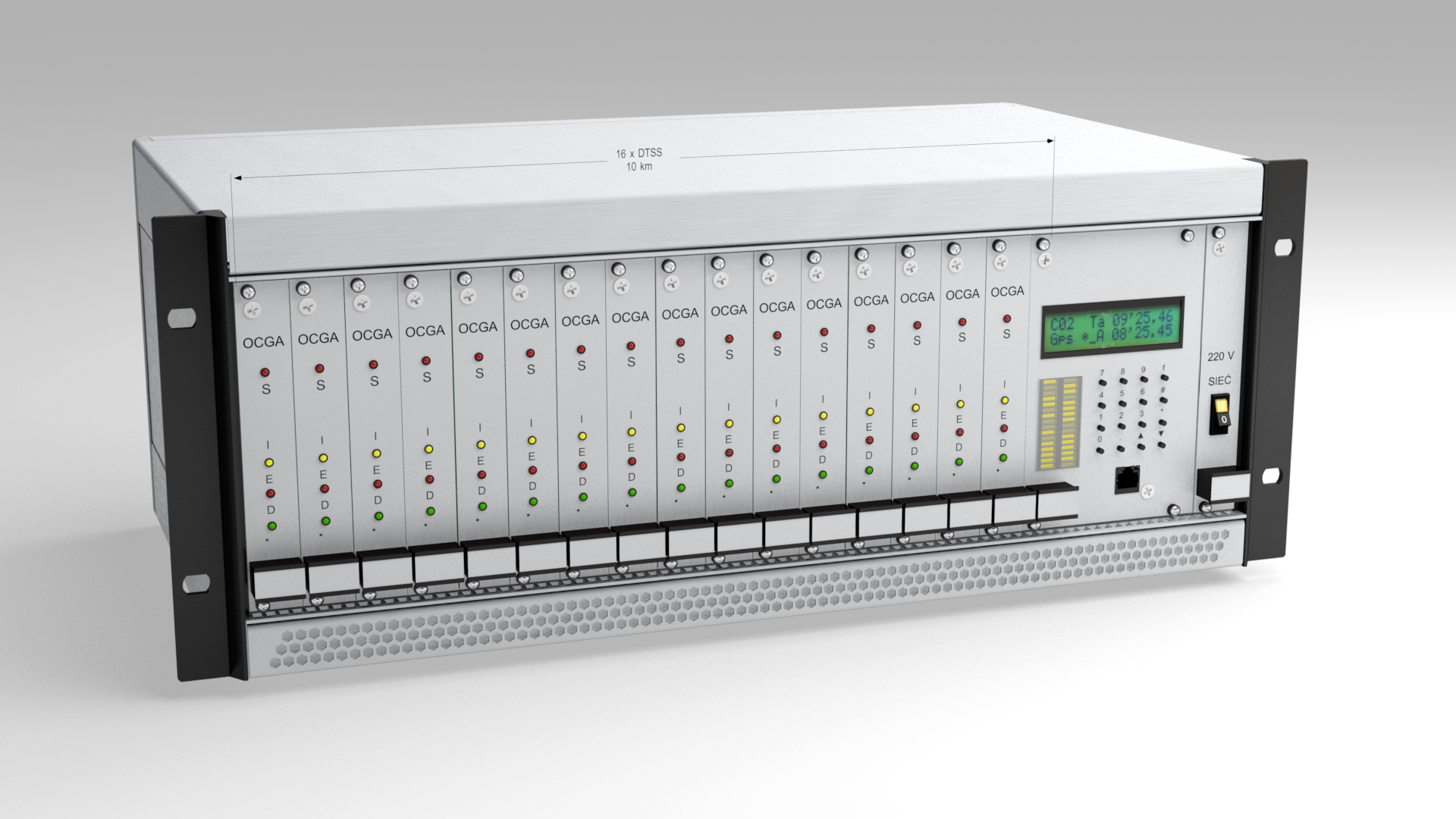

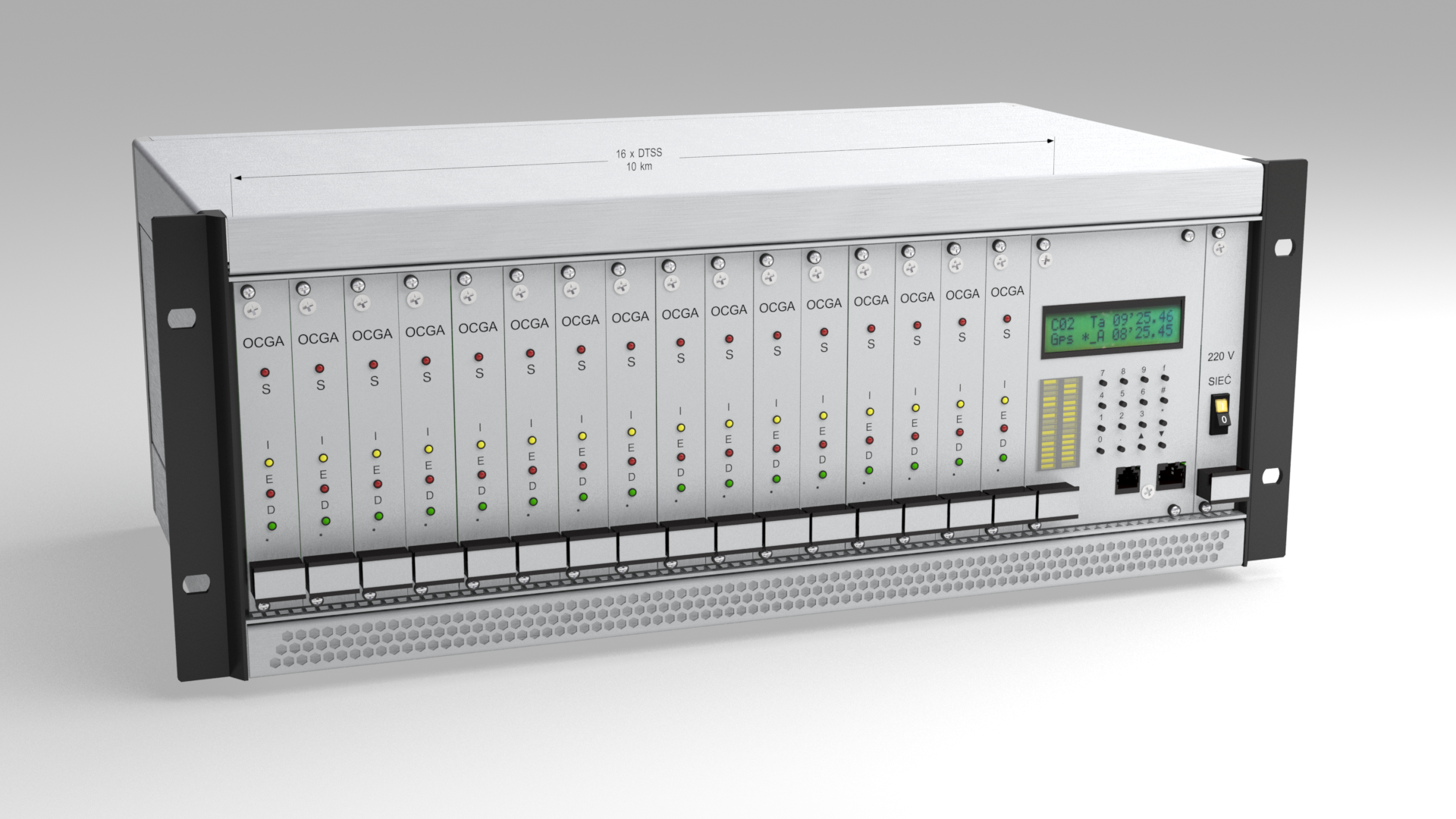

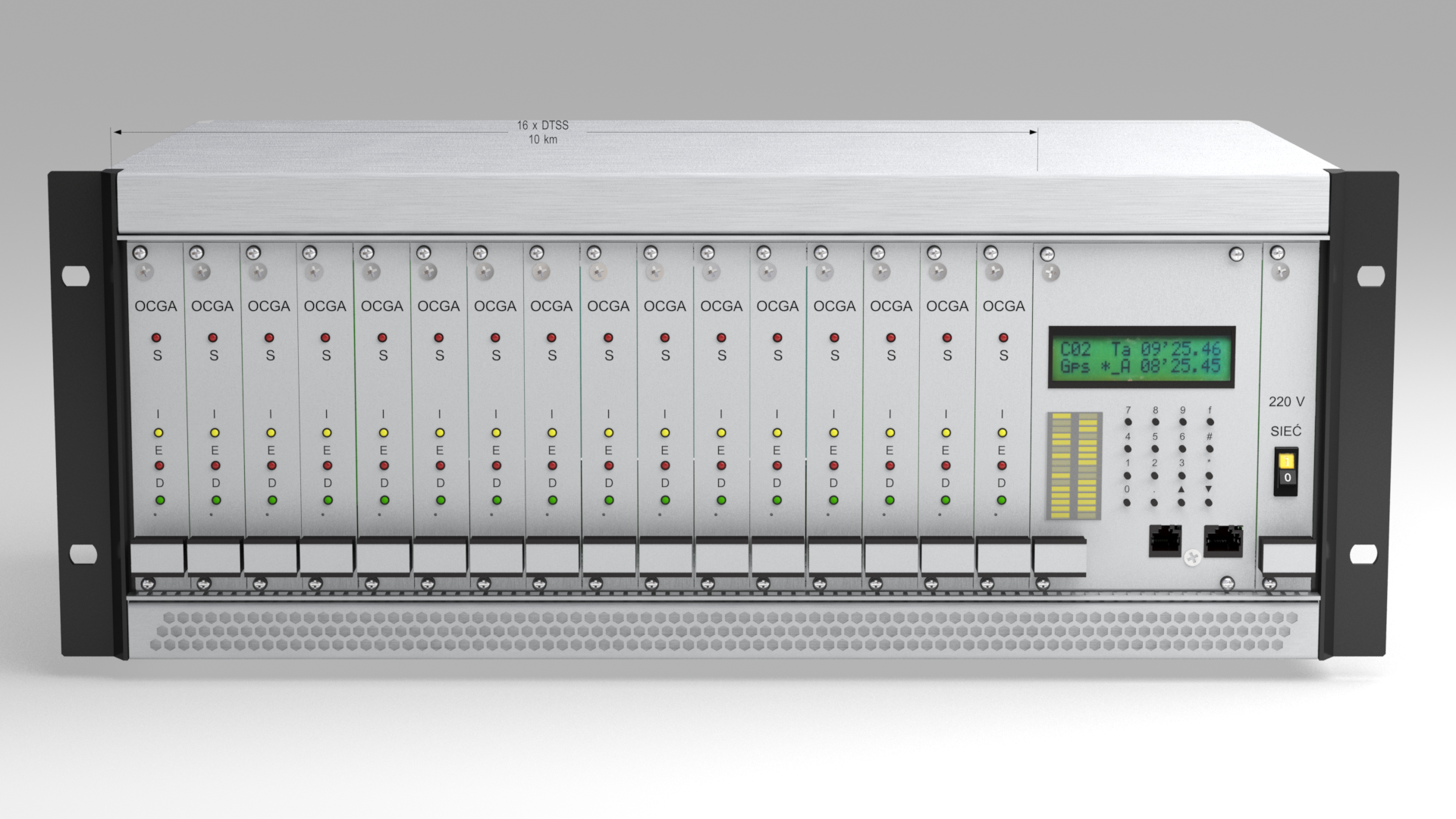

Stacja powierzchniowa SP/DTSS transmitująca dane sejsmiczne systemu ARAMIS M/E.
Urządzenie współpracuje z nadajnikami NSGA lub stacjami SN/DTSS. Kaseta składa się z: modułów odbiorników typu OCGA, modułu sterowania transmisją ST/DTSS oraz modułu zasilania. Jedna kaseta umożliwia podłączenie do 16 urządzeń podrzędnych.
Funkcje:
zbieranie i przekazywanie danych z urządzeń podrzędnych do systemu ARAMIS M/E,
Stacja SP/DTSS jest urządzeniem towarzyszącym grupy I kategorii M1. Pracuje w przestrzeni niezagrożonej wybuchem i posiada iskrobezpieczne obwody wyjściowe.
Specyfikacja
Parametry elektryczne
Maksymalne napięcie zasilania
Um = 235 V
Maksymalne napięcie wyjściowe
Uo = 35 V
Maksymalny prąd wyjściowy
Io = 78 mA
Maksymalna moc wyjściowa
Po = 1,98 W
Maksymalna indukcyjność zewnętrzna
Lo = 50 mH
Maksymalna pojemność zewnętrzna
Co = 2,5 μF
Parametry transmisji
Złącze równoległe A
standardowe na poziomie CMOS
Złącze szeregowe CAN
standardowe na poziomie CMOS
Złącze szeregowe
RS232
Transmisja z odbiornikiem OCGA
- rodzaj transmisji
cyfrowa, dwukierunkowa
- maksymalna liczba kanałów
16
- minimalne napięcie zasilające nadajnik
13 V DC
- napięcie na rozwartej linii transmisyjnej
≤ 35 V DC
- sygnalizacja błędów transmisji
w obu kierunkach
- dostrajanie się do parametrów linii
automatyczne - po naciśnięciu przycisku lub z programu konfiguracyjnego
