System do rejestracji i analizy przyspieszeń drgań niskoczęstotliwościowych gruntu i budowli
Zastosowanie
Kompleksowa ocena wpływu wstrząsów na powierzchnię. System umożliwia detekcję drgań pochodzenia górniczego, sejsmicznego lub komunikacyjnego, synchroniczną w czasie rejestrację sygnałów z jedno, dwu- lub trójskładowych czujników akcelerometrycznych (lub elektrodynamicznych) rozmieszczonych na obszarze o praktycznie nieograniczonej powierzchni oraz ich cyfrową transmisję drogą radiową do centrum przetwarzającego. Oprogramowanie centrum pozwala na przetwarzanie i archiwizację zebranych danych oraz przeprowadzanie analiz umożliwiających ocenę szkodliwości oddziaływań na budynki według obowiązujących
norm
Funkcje Systemu
- rejestracja i analiza drgań niskoczęstotliwościowych gruntu i budowli na obszarach zagrożonych wstrząsami górniczymi i innymi (tektonicznymi, komunikacyjnymi itp.),
- modułowa budowa systemu umożliwia realizację rozproszonych sieci pomiarowych,
- bezprzewodowa transmisja danych za pośrednictwem sieci telefonii komórkowej GSM.
Własności Systemu

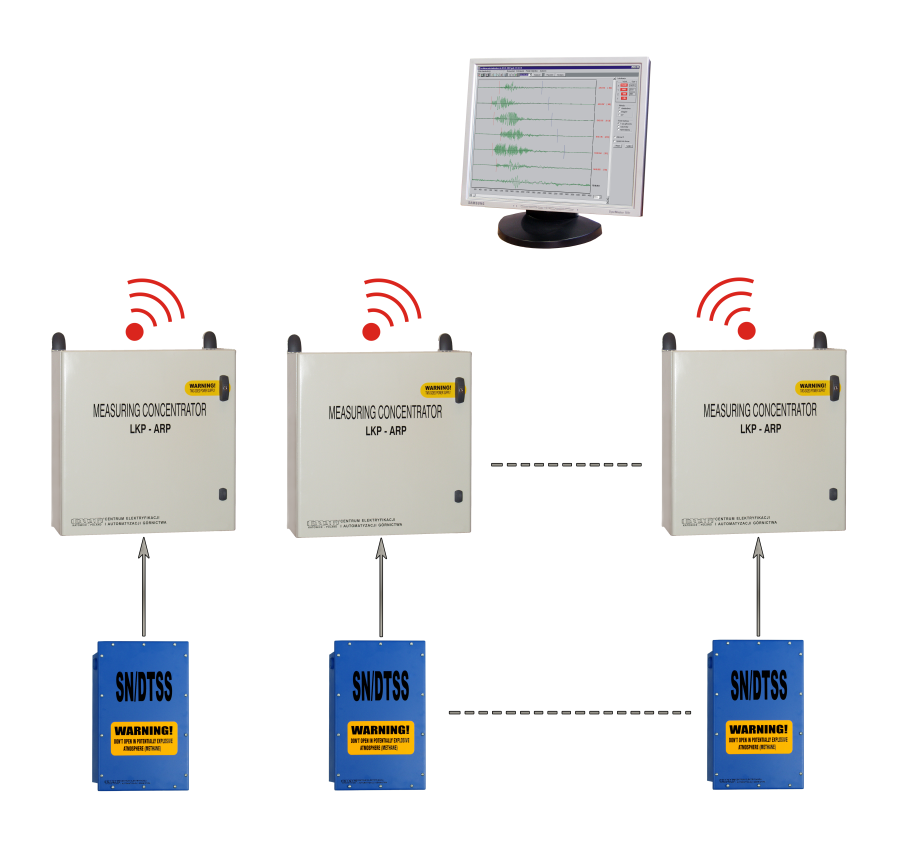

Konfiguracja sprzętowa systemu ARP 2000P/E składa się z części obiektowej i stacyjnej. Część stacyjna znajduje się w centrum kontroli zagrożeń powierzchni i stanowi ją komputer (lub komputery) PC z dostępem do siecie internet komunikującej się z obiektowymi koncentratorami pomiarowymi oraz oprogramowanie do archiwizacji, wizualizacji i wstępnego przetwarzania zarejestrowanych danych.
W skład systemu ARP 2000P/E wchodzą następujące urządzenia:
- odbiornik GPS ze zintegrowaną anteną firmy GARMIN, GPS 18x-LVS wyposażony w wyjście „Impuls 1 sekundowy” dla precyzyjnego odmierzania czasu,

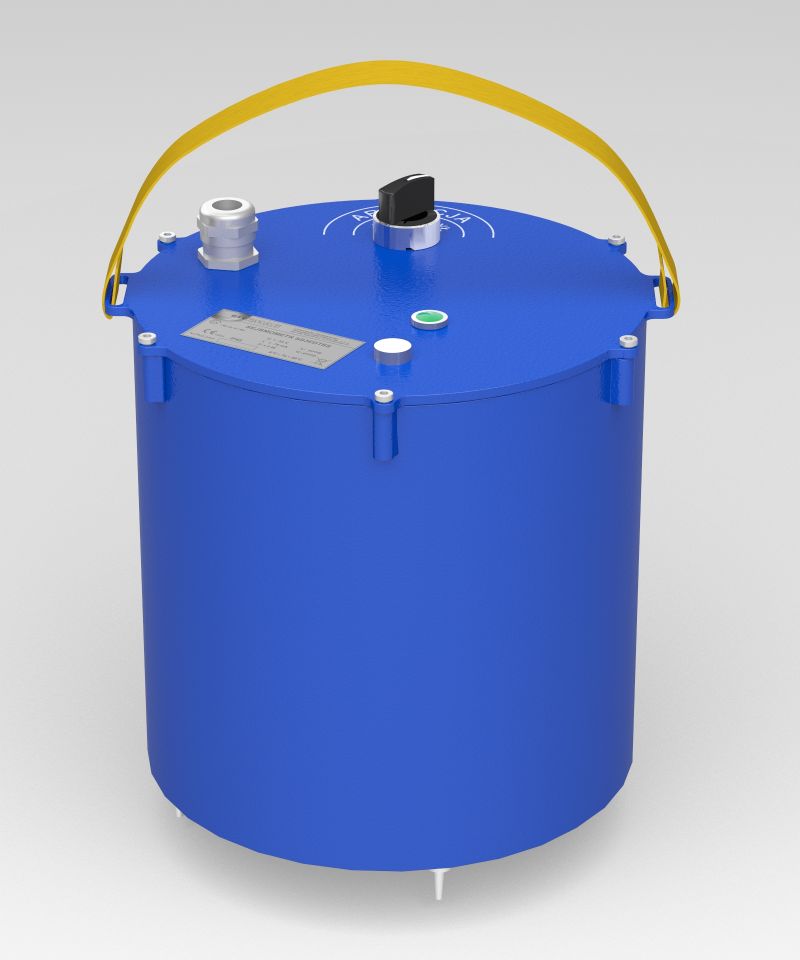

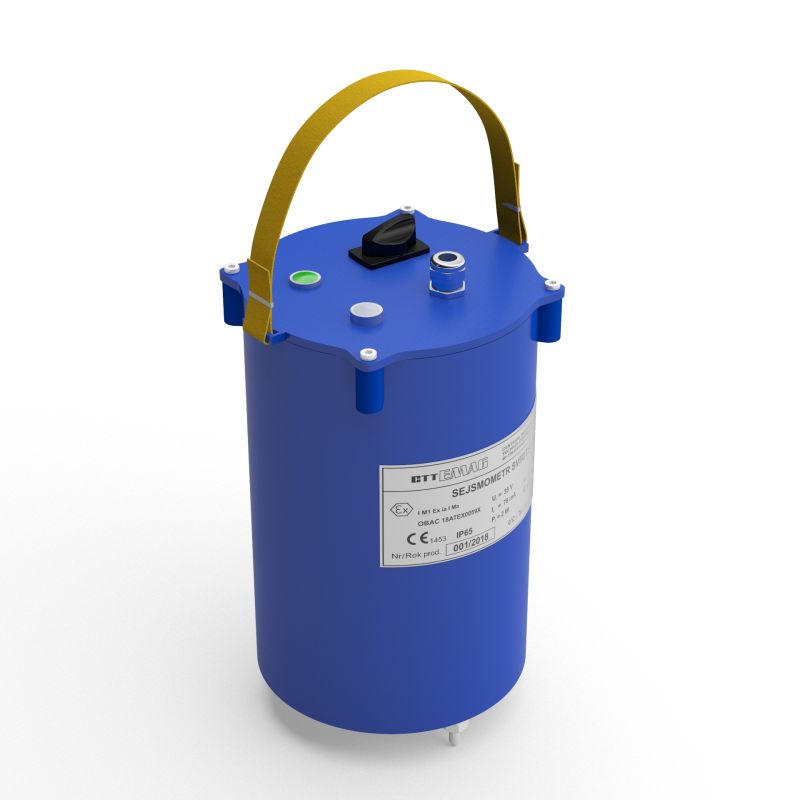

- czujnik sejsmometryczny jednoskładowy lub czujnik akcelerometryczny (trójskładowy) typ CZP3X,

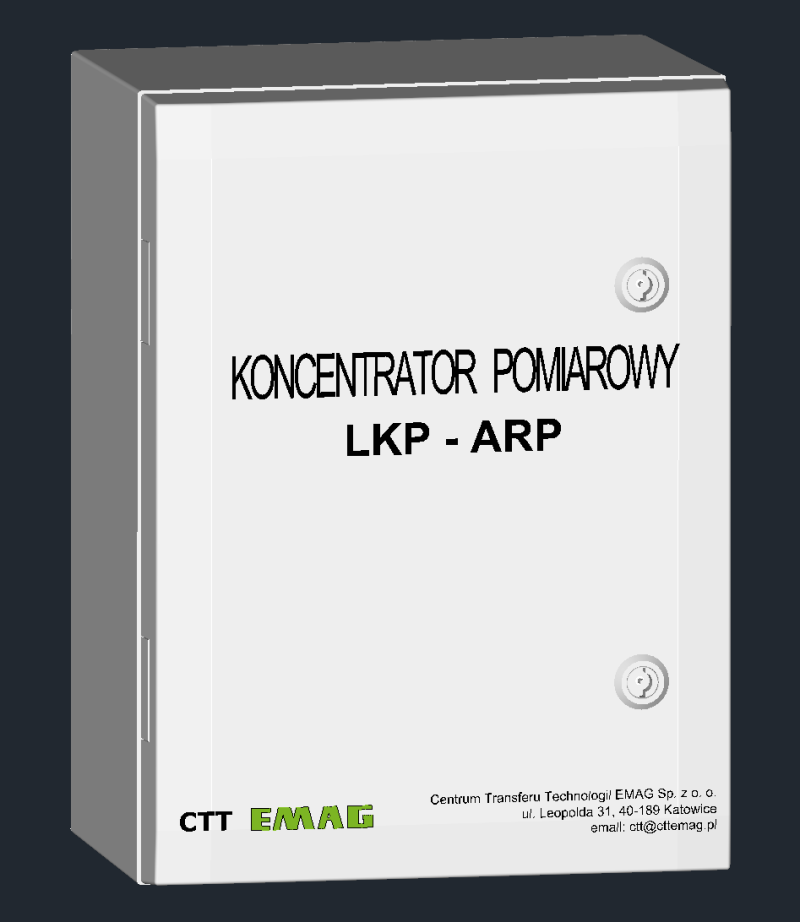

- Lokalny Koncentrator Pomiarowy typ LKP-ARP wyposażony w modem komórkowy GSM oraz wewnętrzną pamięć do archiwizacji zjawisk sejsmicznych.
