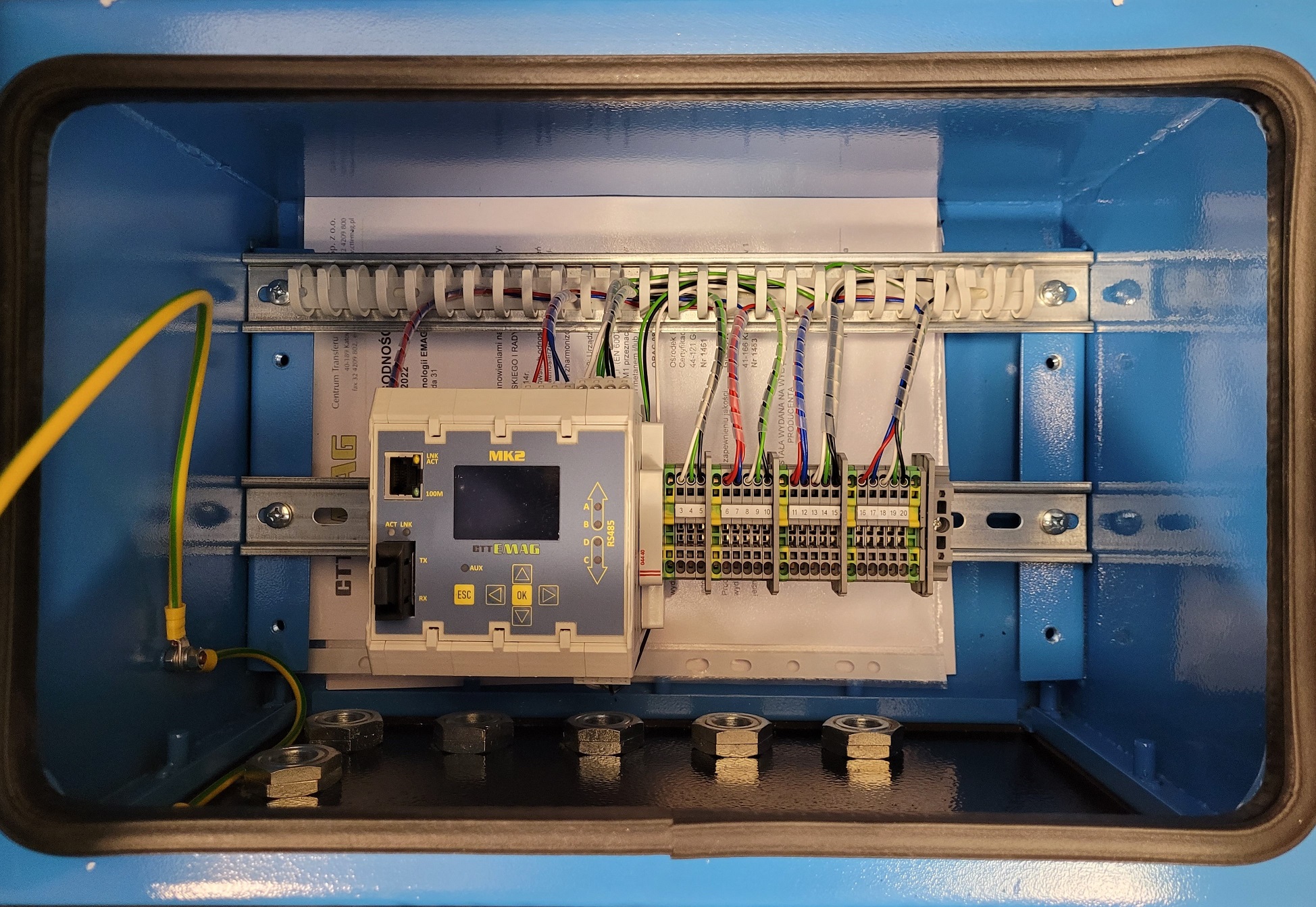

Zespół Komunikacyjny ZK EX przeznaczony jest do przetwarzania i wymiany danych między urządzeniami o różnych typach transmisji cyfrowej. Zespół wykonany został zgodnie z wymaganiami dla urządzeń grupy I, kategorii M1. Przeznaczony jest do eksploatacji w przestrzeniach zagrożonych wybuchem metanu i wybuchem pyłu węglowego. Zespół Komunikacyjny wyposażony w moduł komunikacyjny MK2 może wykorzystywać infrastrukturę sieciową w oparciu o światłowody lub miedziany kabel sieciowy UTP. Na zewnątrz zespołu komunikacyjnego wyprowadzono obwody transmisji RS485, sygnały światłowodowe i obwody transmisji sieciowej, przewodowej, które posiadają poziom ochrony „ia” . Ponadto na zewnątrz zespołu może być wyprowadzone napięcie zasilacza. Zespół Komunikacyjny ZK EX pozwala na konwersję standardów komunikacji zarówno w aspekcie sprzętowym jak i programowym poprzez zmianę protokołów wymiany danych między różnymi urządzeniami a sterownikiem nadrzędnym. Sterownikiem nadrzędnym jest przeważnie komputer PC, zlokalizowany w strefie bezpiecznej. Domyślnymi protokołami są MODBUS RTU dla łącz RS485 i MODBUS TCP dla łącz ethernetowych.
Specyfikacja
Rodzaj budowy przeciwwybuchowej
Urządzenie towarzyszące przeznaczone do pracy w atmosferze wybuchowej
Oznakowanie specjalne zabezpieczenia przeciwwybuchowego
I M1 Ex ia op is I Ma
Numer certyfikatu ATEX
OBAC 08 ATEX 017X
Napięcie zasilania Un
11 – 17 VDC
Pobór prądu Imax
690mA
Łącza transmisyjne dla urządzeń współpracujących:
typ łącza A
RS485
typ łącza B
RS485
Łącze ethernetowe przewodowe
Skrętka teletechniczna UT5, 100Mbit/s
Łącze ethernetowe światłowodowe
Światłowód jednomodowy 100Mbit/s, złącze SC lub FC
Parametry łącz RS485
Prędkość transmisji
115200 kb/s
cecha iskrobezpieczeństwa (poziom zabezpieczenia)
„ia”
ilość urządzeń podłączonych do wspólnej linii
4
Maksymalny zasięg transmisji
1000m
Parametry łącza Ethernet (skrętka teletechniczna)
Liczba portów
1
typ złącza
RJ45
prędkość transmisji
100Mbit/s
Maksymalny zasięg
100m
poziom bezpieczeństwa
„op is”
Parametry łącza Ethernet (światłowód)
Liczba portów
1
typ złącza
S.C., FC
typ światłowodu
Jednomodowy
prędkość transmisji
100Mbit/s
Maksymalny zasięg
20km
poziom bezpieczeństwa
„op is”
Wejście zasilania
Ui = 17V, Li≈0 uH, Ci≈0 uF
Wyjścia zasilania (+12VDC,GND)
obwody iskrobezpieczne na poziomie zabezpieczenia gwarantowanym przez zasilacz
Uo= Uo zasilacza, Io= Io zasilacza,
Lo= Lo zasilacza- Lc kabla
Co= Co zasilacza- Cc kabla
Dopuszczenie stosowania wg certyfikatu
Zespół Komunikacyjny ZK EX przeznaczony jest do eksploatacji w wyrobiskach zakładów górniczych w przestrzeniach zagrożonych wybuchem metanu i wybuchem pyłu węglowego.
Maksymalny przekrój przyłączonego przewodu
1,5mm2

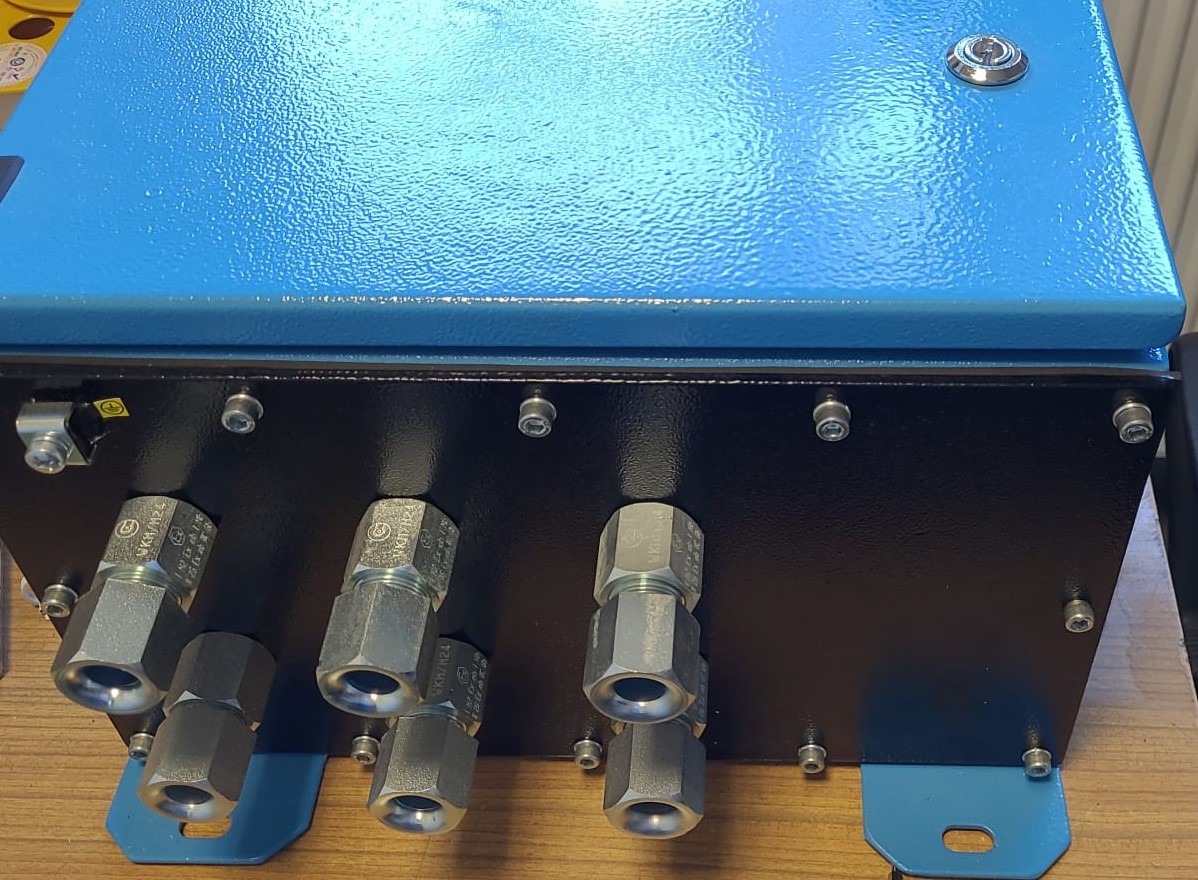

Liczba/typ wpustów kablowych
6 szt/WKM-M24 Φzk(9-15)

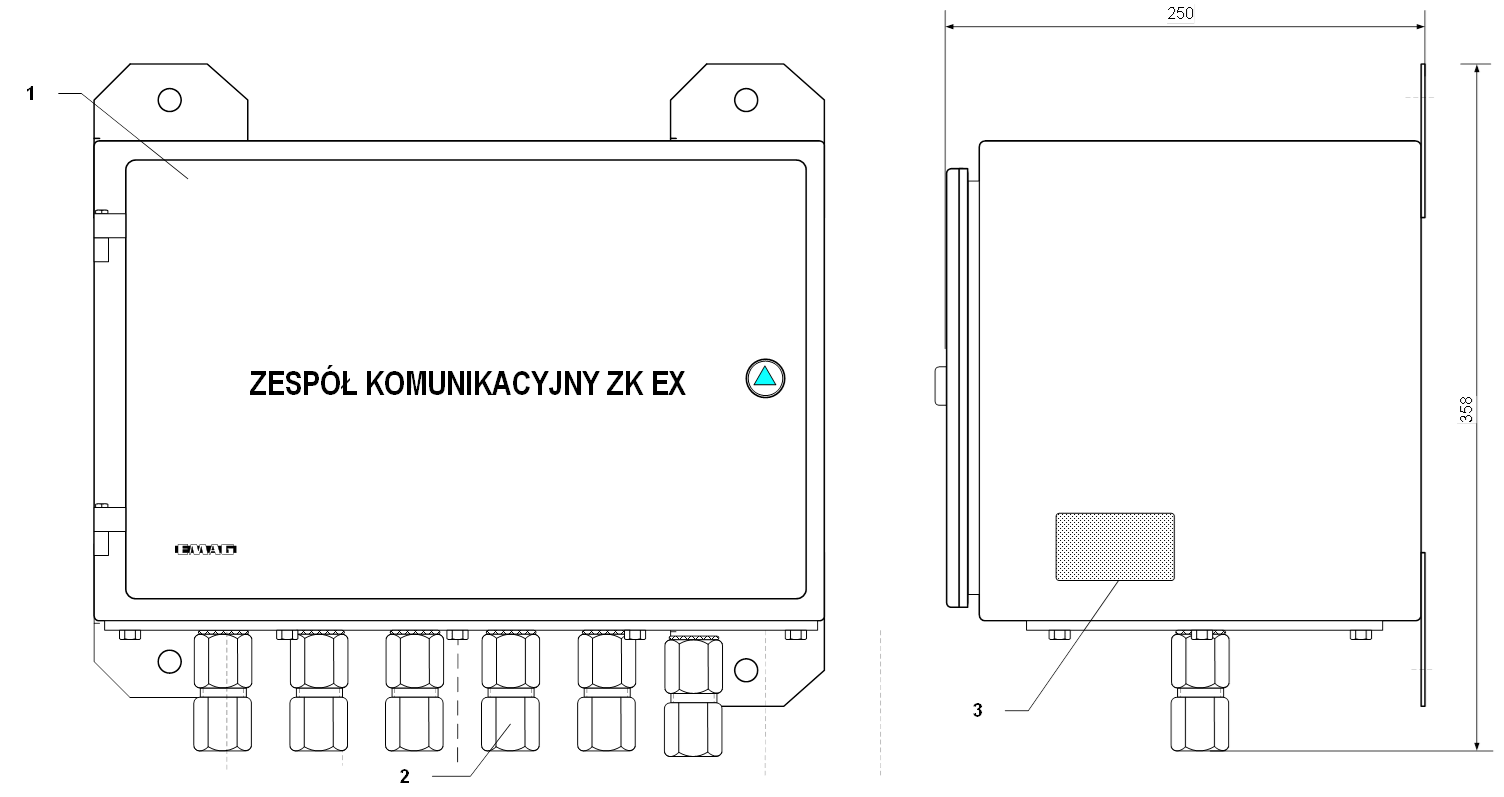

Wymiary bez wpustów kablowych i zasilacza (szer. x wys. x głęb.)
