Wskaźnik rozładowania baterii akumulatorów WRAe

Opis

Galeria

CTT EMAG · Katowice

Opis

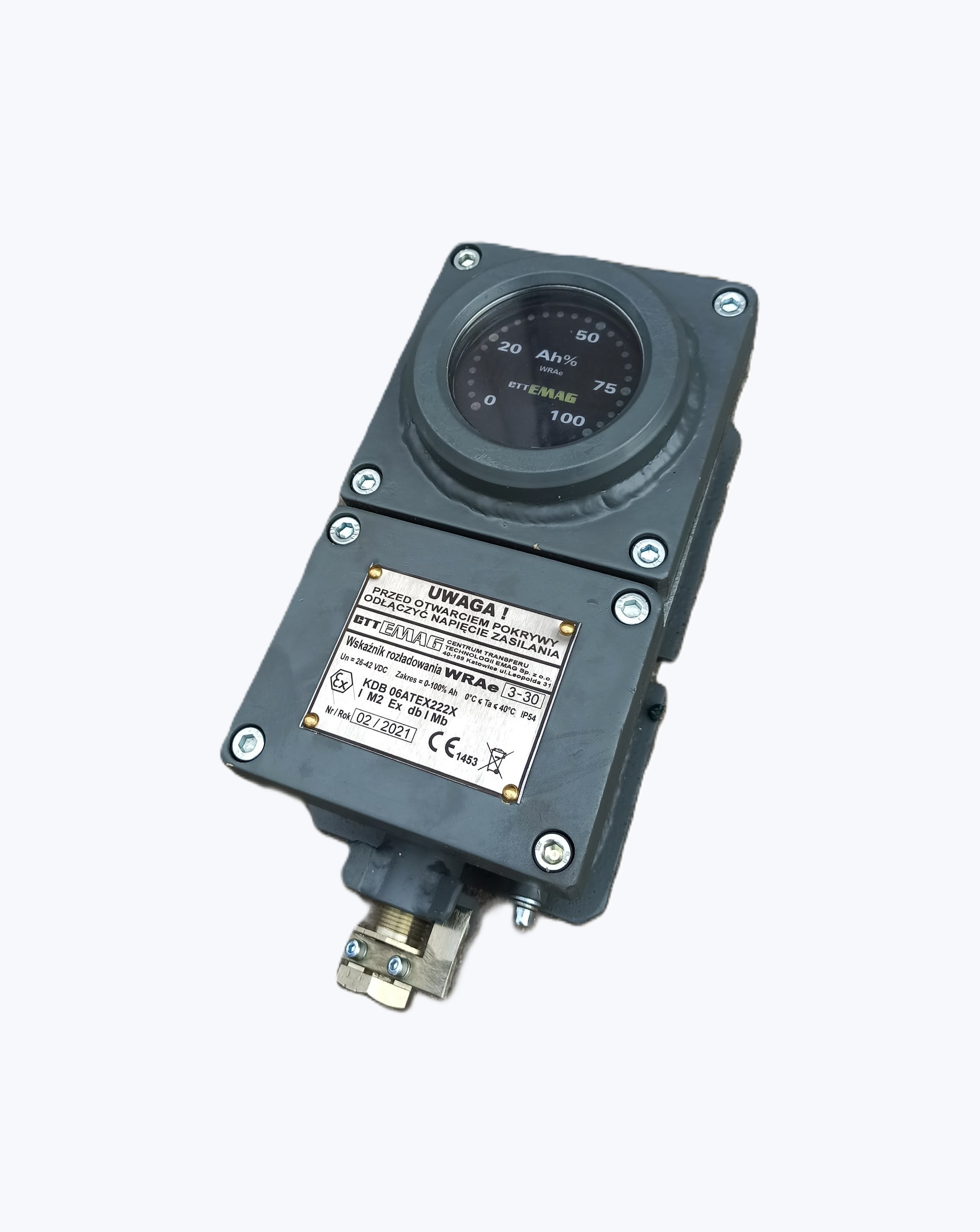

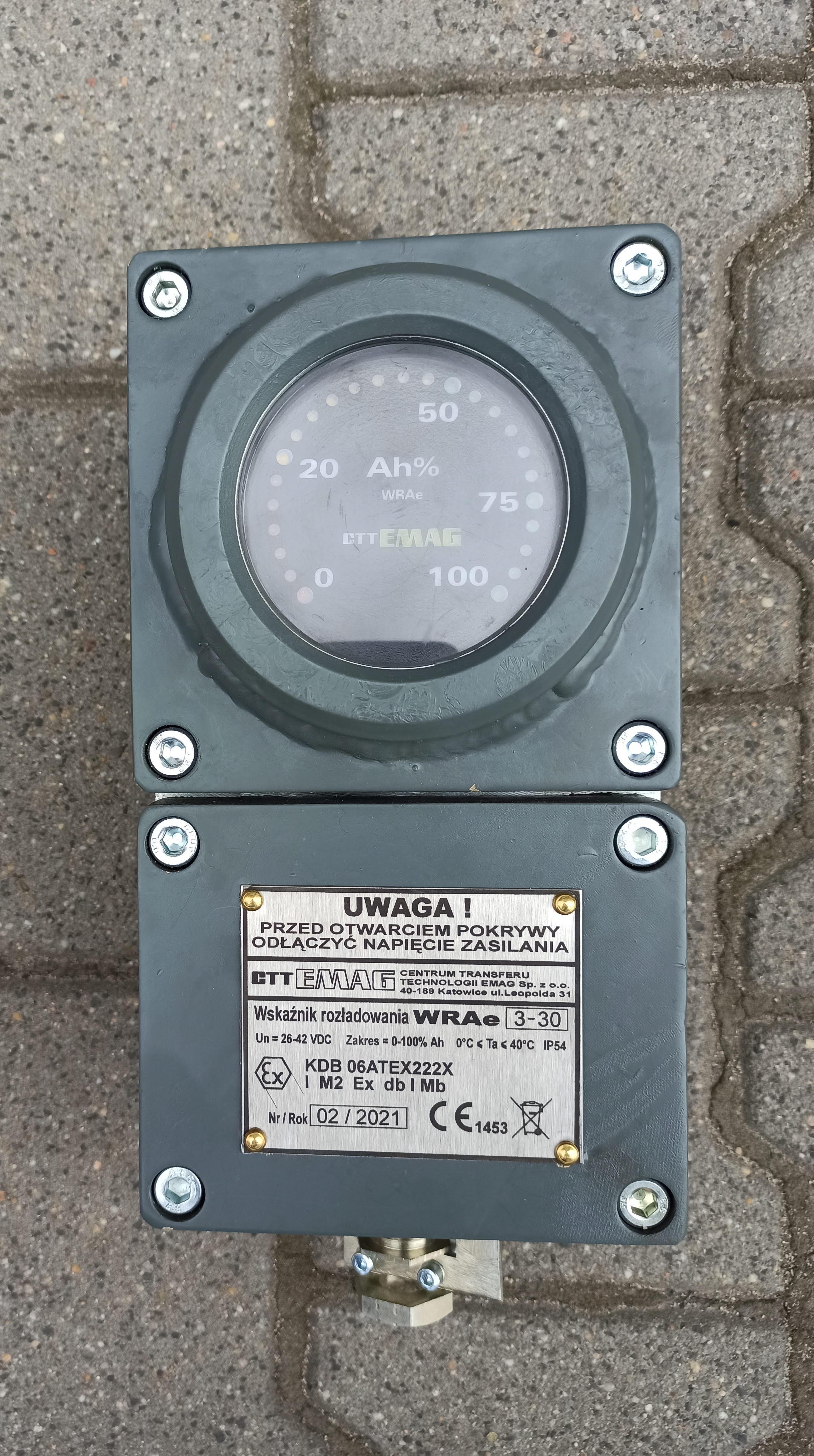

Wskaźnik Rozładowania Baterii Akumulatorów WRAe jest przeznaczony do stałej kontroli stanu rozładowania baterii akumulatorów trakcyjnych w lokomotywach akumulatorowych kopalnianych ognioszczelnych.

Wynik pomiaru jest wyświetlany za pośrednictwem linijki diodowej wyskalowanej w % Ah.

Wskaźnik WRAe jest urządzeniem iskrobezpiecznym grupy I kategorii M2.

Specyfikacja

Warunki pracy
Temperatura pracy		0 – 40ºC
Wilgotność względna		93 ± 2%
Parametry elektryczne
Pobór prądu		50 mA
Zakres wskazań		0% – 100%
Liczba diod wyświetlacza		25
Parametry mechaniczne
Obudowa		ognioszczelna, dwukomorowa
Stopień ochrony obudowy		IP54
Wymiary		315 x 132 x 125 mm
Masa		ok. 8 kg

Wersje wskaźnika WRAe

Parametr	Wersja wskaźnika WRAe
Parametr	2-40	2-46	3-40	3-30
Znamionowe napięcie zasilania [V]	36	42	36	26
Zakres pomiarowy [V]	40	46	40	30
Prąd bocznika [A]	200	200	300	300
Typ lokomotywy	Ldag 05	Ldag 05M	LeaBM 12, LeaBM 12/T, LeaBM 12T/M (wersja 36 V)	LeaBM 12T/M, LeaBM 12A, LeaBM 12-2/M, Lea 12P
